Ejercicio A
Pregunta 1 (2 puntos)
Escribir un pentágono regular en una circunferencia de 3 cm de radio.

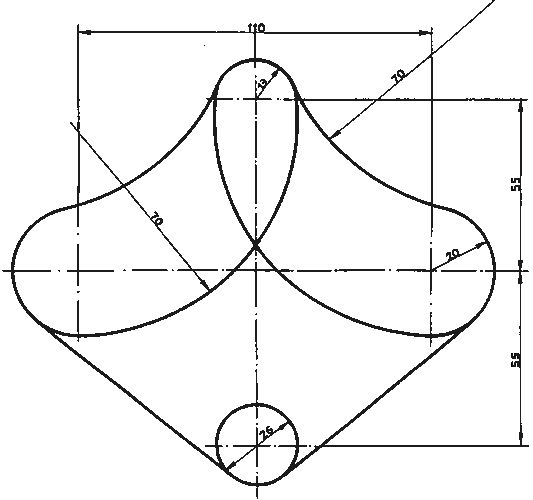

Pregunta 2 (2 puntos)
Dibujar a escala 1:1 la figura dada, debiendo indicar los trazados
geométricos utilizados y señalar los puntos de enlace o tangencia
existentes.

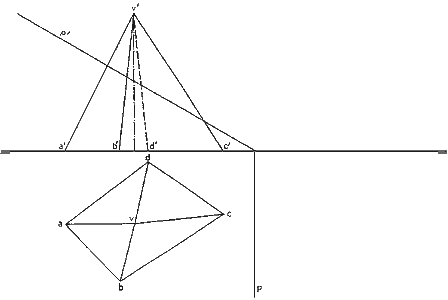

Pregunta 3 (2 puntos)

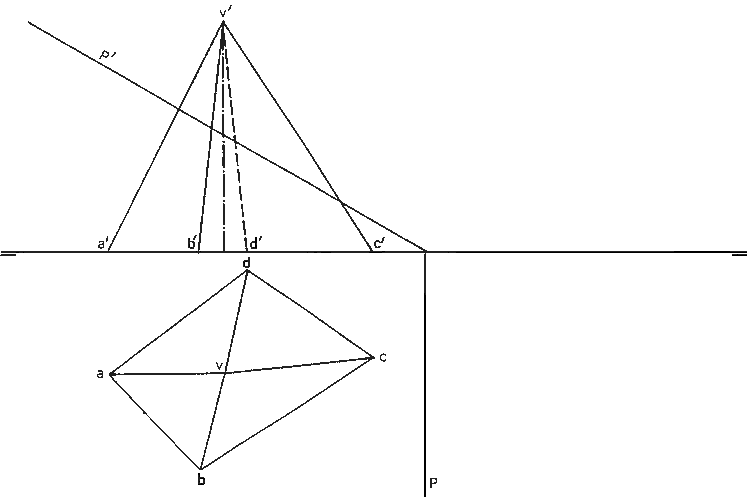

Obtener la verdadera magnitud de la selección producida por el plano en la
pirámide dada.

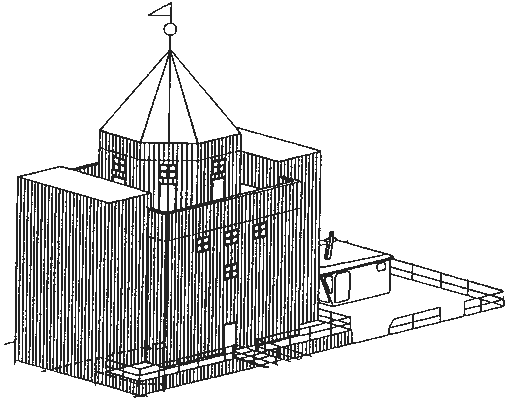

Pregunta 4 (2 puntos)

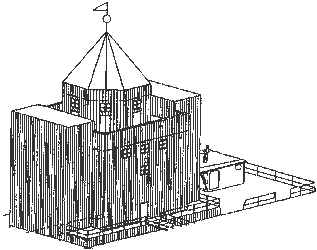

¿Qué sistema de representación se ha utilizado en el dibujo arquitectónico
representado?¿Cómo has llegado a dicha conclusión?
Pregunta 5 (2 puntos)
En la obra de Perugino "Visión de San Bernardo" (1488) señalar
gráficamente sobre la misma si se observa:
- Si hay perspectiva (indicar la linea de horizonte, puntos de fuga,
etc.)
- Si existen simetrías, polígonos, curvas, enlaces, tangéncias, módulos,
etc.)
Hacer un pequeño comentario con apoyo gráfico de las relaciones
geómetricas encontradas.
Ejercicio B
Pregunta 1 (2 puntos)
Realizar todos los trazados gráficos necesarios para conseguir la figura
dada.
Pregunta 2 (2 puntos)
Construir una elipse (método de afinidad) conocido el valor de sus ejes
principales.
Eje mayor = 80 mm
Eje menor = 50 mm

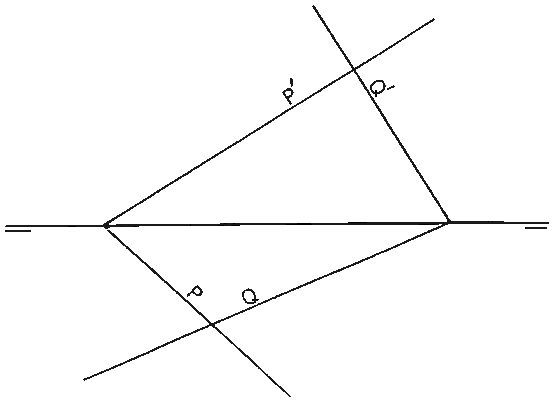

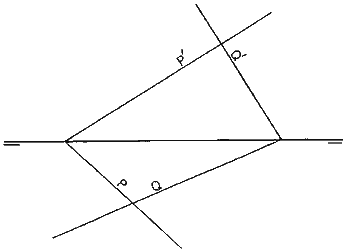

Pregunta 3 (2 puntos)
Obtener la intersección del plano P con el plano Q dados y decir que tipo
de recta es.

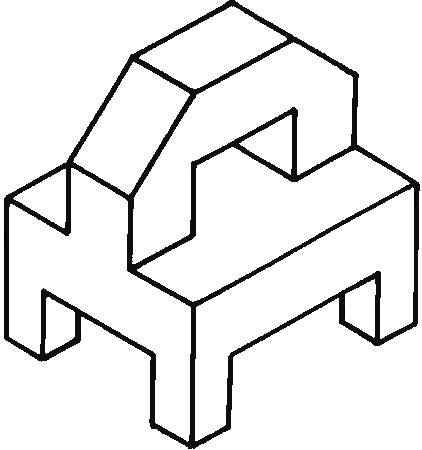

Pregunta 4 (2 puntos)
Obtener alzado, planta y perfil de la figura dada en perspectiva
axonométrica isométrica.
Las medidas se tomaran de la propia figura y se representará a escala
1/1
Pregunta 5 (2 puntos)
En la obra de Piero Della Francesca " Virgen con el niño adorada por
federico de montefeltro "(1474)
Señalar gráficamente sobre la misma si se observa:
- Si hay perspectiva (indicar la linea de horizonte, puntos de fuga,
etc
- Si existen simetrías, polígonos, curvas, enlaces, tangencias, módulos,
etc.
Hacer un pequeño comentario con apoyo gráfico de las relaciones
geométricas encontradas.
Pruebas de acceso a facultades, escuelas técnicas superiores y colegios
universitarios
