Volver al índice de exámenes Pruebas de acceso a facultades, escuelas técnicas superiores y colegios universitarios

Comunidad: Comunidad Valenciana
Convocatoria: Septiembre de 2003
Modalidad: LOGSE -Ciencias de la Naturaleza y de la Salud - Tecnología
Ejercicio: 3º Ejercicio
Asignatura: Dibujo Técnico
Obligatoriedad: Opcional en la Opción Científico-Técnico y en otras.
Duración: 90 minutos
Baremo: 2 puntos sobre 10. Hay que contestar las cinco preguntas del ejercicio A o las cinco del ejercicio B, sin borrar construcciones auxiliares.

Ejercicio A

Pregunta 1 (2 puntos)

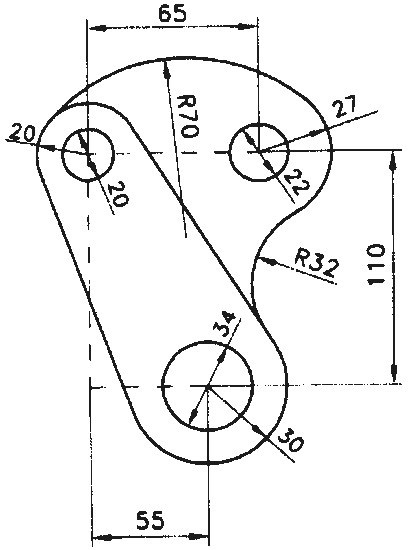

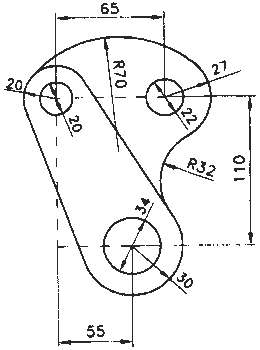

Dado el croquis de la figura, obtener el dibujo a escala 2:3 indicando los centros de los arcos a trazar y los puntos de tangencia entre los diversos arcos y rectas.

Haz clic en la imagen para ver la imagen con más detalle

Pregunta 2 (2 puntos)

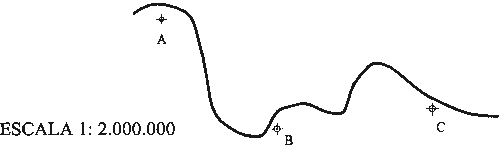

Un velero ha salido del punto A y sabe que se encuentra a 140 km.del mismo cuando recibe las señales de los radiofaros B y C formando un ángulo de 45º.

Determinar la posición del barco, indicando el proceso seguido. ESCALA 1: 2.000.000

Ejercicio A. Pregunta 2

Pregunta 3 (2 puntos)

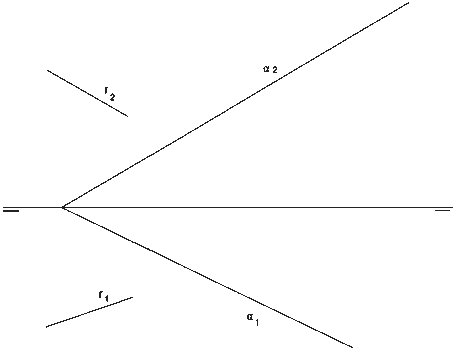

Sistema diédrico:Determina el punto de intersección de línea r1-r2 con plano α12.

Ejercicio A. Pregunta 3

Pregunta 4 (2 puntos)

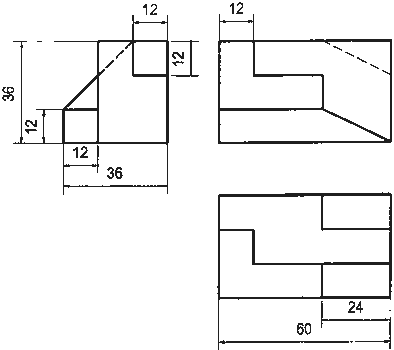

Dado un sólido por sus vistas en el sistema del primer diedro:

Datos : no se aplicará coeficiente de reducción.

Ejercicio A. Pregunta 4

Pregunta 5 (2 puntos)

El Generalife - La Alhambra - Granada - Siglos ΧΙΙΙ y ΧΙV

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:

Ejercicio A. Pregunta 5


Ejercicio B

Pregunta 1 (2 puntos)

Determinar el centro radical de tres circumferencias cuyos centros están en los vértices de un triángulo de lados:

O1 O2 = 50 mm, O1 O3 =45 mm Y O2O3 = 43 mm, sabiendo que sus radios son: R1 = 21 mm, R2 = 14 mm y R3 = 10 mm.

Pregunta 2 (2 puntos)

Construir un rectángulo a escala 1/500 sabiendo que su diagonal mide 40 metros y uno de sus lados mide 15 metros.

Pregunta 3 (2 puntos)

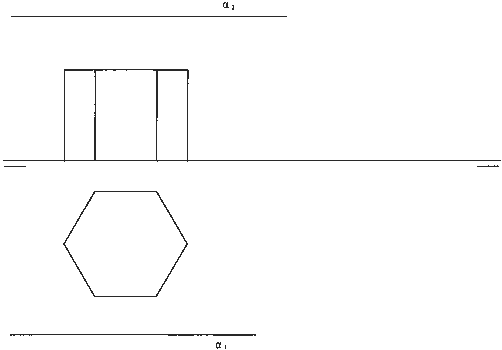

Sistema diédrico: Dadas las proyecciones de un prisma de base exagonal, se pide:

  1. Las proyecciones de la intersección del prisma con el plano α.
  2. Verdadera magnitud de la sección producida.

Ejercicio B. Pregunta 3

Pregunta 4 (2 puntos)

Dibujar a escala 3:2, el alzado, la planta y la vista lateral izquierda del objeto dado por su perspectiva isométrica. El alzado es el que se indica. Tomar las medidas directamente de la figura. Realizar la acotación completa de las mismas según las normas.

FALTA DIBUJO

Pregunta 5 (2 puntos)

Plaza de San Marcos - Canaletto - 1732

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:

Ejercicio B. Pregunta 5

Última modificación de esta página: 24 de febrero de 2004
